طراحی شماتیک و PCB کنترلر LED مبتنی بر ESP32

هدف دستگاه: اندازه‌گیری جریان و ولتاژ برق به‌صورت لحظه‌ای و ارسال داده‌ها به سرور

ویژگی‌های مورد نیاز:

اندازه‌گیری جریان با استفاده از CT Clamp اندازه‌گیری ولتاژ (ترجیحاً ایزوله) محاسبه توان (Active Power) و ترجیحاً پارامترهای دیگر مثل RMS و Power Factor استفاده از میکروکنترلر (ترجیحاً ESP32) ارسال داده از طریق WiFi (MQTT یا HTTP) طراحی مدار و ارائه شماتیک کامل در صورت امکان طراحی PCB ساده تحویل یک نمونه عملیاتی (Prototype)

ترجیحا، تجربه کار با چیپ‌های اندازه‌گیری انرژی مثل ADE7953 یا مشابه تجربه در پروژه‌های IoT آشنایی با اصول ایزولاسیون و ایمنی برق شهری

خروجی‌های مورد انتظار:

شماتیک مدار لیست قطعات (BOM) کد میکروکنترلر یک نمونه ساخته‌شده و قابل تست

این پروژه در فاز MVP است و تمرکز بر سادگی، هزینه پایین و قابلیت توسعه در آینده می‌باشد. در صورت رضایت از همکاری، پروژه به فازهای بعدی (بهینه‌سازی و تولید) ادامه خواهد داشت.

برای یک ساختمان ویلایی به دنبال یک معمار یا طراح نما هستم که علاوه بر دانش معماری، در استفاده از ابزارهای هوش مصنوعی برای طراحی و ایده‌پردازی نما نیز مهارت داشته باشد.

وضعیت فعلی ساختمان:

سازه اجرا شده است. عکس نمای موجود در اختیار فریلنسر قرار خواهد گرفت. سبک مورد نظر: مدرن مینیمال متریال اصلی: آجر نسوز سفید و طوسی موقعیت پروژه: روستای گیو، استان قم

خروجی‌های مورد نیاز:

تحلیل وضعیت موجود ساختمان تهیه Mood Board و متریال برد طراحی نما بر اساس آجر نسوز سفید و طوسی ارائه چندین گزینه طراحی با کمک هوش مصنوعی انتخاب بهترین گزینه و توسعه آن ارائه رندرهای روز و شب ارائه نقشه اجرایی نما یا راهنمای دقیق اجرای نما پیشنهاد نورپردازی نما

مهارت‌های مورد نیاز:

معماری و طراحی نما تسلط به SketchUp ،3ds Max ،Lumion ،Enscape یا مشابه تسلط به Midjourney ،ChatGPT ،Stable Diffusion ،DALL-E یا سایر ابزارهای هوش مصنوعی طراحی آشنایی با جزئیات اجرایی آجر نسوز

شرایط همکاری:

لطفاً نمونه‌کارهای طراحی نما و پروژه‌های انجام‌شده با کمک هوش مصنوعی ارسال شود. در پیشنهاد خود توضیح دهید از چه ابزارهای AI استفاده می‌کنید. اولویت با افرادی است که بتوانند علاوه بر تولید تصاویر جذاب، جزئیات اجرایی و راهکار قابل ساخت ارائه دهند.

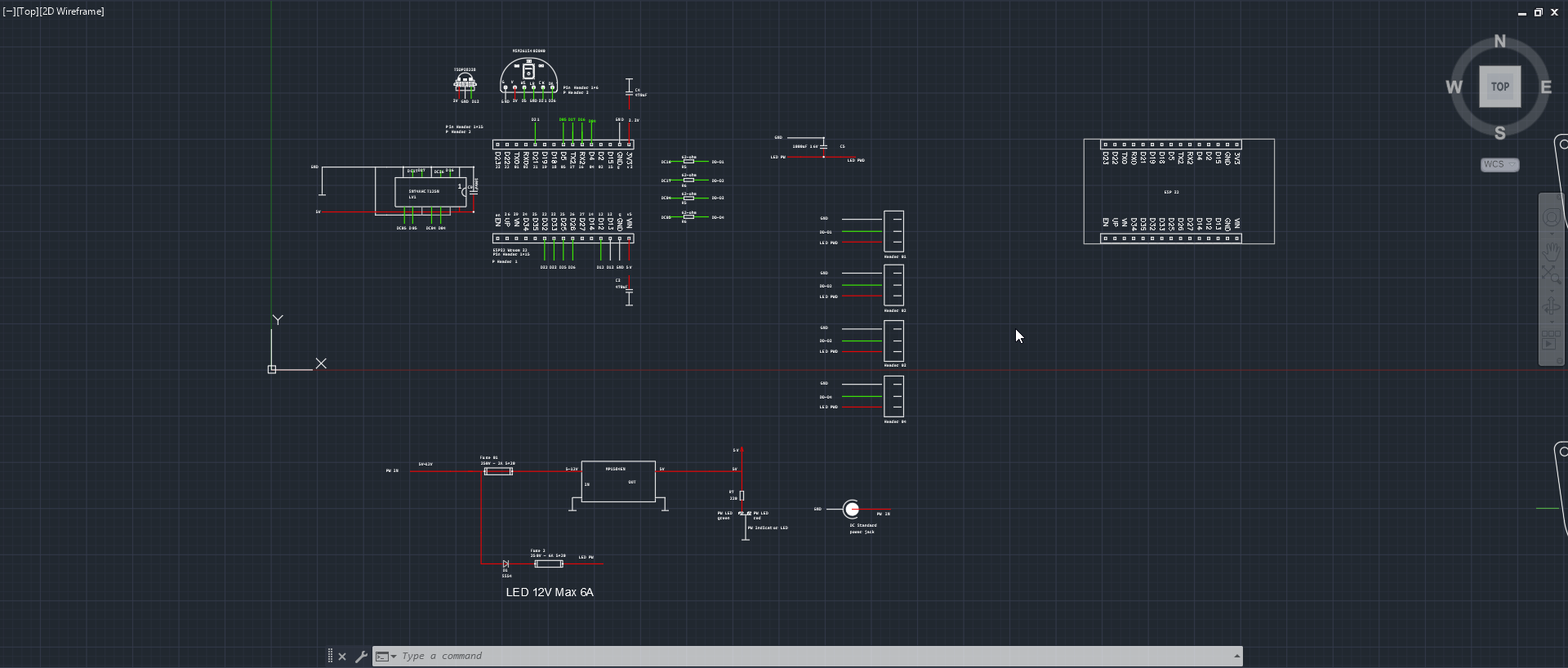

یک کنترلر LED مبتنی بر ESP32 (برای کار با wled) داریم و نیاز به طراحی شماتیک + PCB در Altium Designer داریم. پروژه شامل دو برد با عملکرد یکسان است که فقط نوع ماژول ESP32 و نوع میکروفن متفاوت است: در واقع ورژن ساده و اقتصادی با مینی کار شده.

نسخه A: استفاده از ماژول آماده ESP32 نسخه B: استفاده از ماژول آماده ESP32 Mini برد پیچیدگی زیادی ندارد اما نیازمند چیدمان مهندسی قطعات (پاور، نویز، مسیرها، زمین، EMI) برای عملکرد پایدار است.

محدوده کار (Scope)

1. بررسی مدار و نهایی‌سازی شماتیک

تبدیل دیاگرام/وایرفریم موجود به شماتیک استاندارد (در آلتیوم) پیشنهاد اصلاحات لازم برای پایداری تغذیه، زمین‌گذاری، حفاظت ورودی/خروجی‌ها، نویز میکروفن و IR تعریف کانکتورها و پین‌اوت‌ها به‌صورت شفاف و قابل مونتاژ

2. طراحی PCB

طراحی PCB برای دو نسخه (A و B) با چیدمان بهینه ترجیحاً تک‌لایه (اگر از نظر فنی/مسیرکشی ممکن نبود، طراح دلیل فنی ارائه دهد و گزینه دو لایه پیشنهاد شود) رعایت اصول: مسیرهای پرجریان LED و پهنای ترک مناسب جداسازی/زمین مناسب برای بخش‌های نویزی (DC-DC) و بخش‌های حساس (میکروفن) جانمایی مناسب گیرنده IR و مسیرهای آن رعایت فاصله‌ها و قواعد ساخت (DRC)

3. خروجی‌ها و تحویل

فایل‌های پروژه Altium (شماتیک + PCB) Gerber + Drill + BOM

ارائه دو خروجی تولیدی: خروجی تکی/نمونه برای چاپ برد نمونه (Prototype) پس از تأیید نمونه/چیدمان، اصلاح نهایی و خروجی برای تولید نهایی (Production)

ماژول‌ها/بخش‌های مورد استفاده روی برد ماژول(های) تغذیه DC-DC ماژول میکروفن ماژول گیرنده IR Level Shifter درایو/خروجی‌های LED (مطابق دیاگرام) کانکتورهای ورودی تغذیه و خروجی LED

نیازمندی‌های مکانیکی و ساخت هدف: برد تک‌لایه (در صورت نیاز دو لایه با هماهنگی) ابعاد برد، محل سوراخ‌ها و نوع کانکتورها طبق اطلاعاتی که ارائه می‌دهم/نقشه اولیه رعایت قابلیت مونتاژ (فاصله قطعات، جهت‌گذاری، دسترسی کانکتورها) تحویل تمیز و صنعتی: نام‌گذاری نت‌ها، لیبل‌ها، کامنت‌ها، و قوانین طراحی

با سلام، > قصد دارم یک پروژه ویلایی دوبلکس (اسکلت بتنی) در زمینی دو بَر به ابعاد ۱۲.۵ متر (طول شرقی-غربی) در ۱۲ متر (عرض شمالی-جنوبی) طراحی کنم. > موقعیت دقیق زمین، دسترسی‌ها و محدودیت‌ها: > * ضلع غرب: جاده اصلی است (جبهه باز، محل اصلی دسترسی پیاده و ورودی اصلی خودرو به پارکینگ). > * ضلع شمال: کوچه به عرض حدوداً ۳ متر است (جبهه باز و نورگیر، اما به دلیل عرض کم کوچه، امکان تعبیه درب پارکینگ خودرو از شمال وجود ندارد و فقط برای نورگیری فضاها استفاده می‌شود). > * اضلاع جنوب و شرق: کاملاً بسته (ساختمان همسایه) و فاقد هرگونه نورگیر هستند. > اولویت اصلی من در این پروژه، استفاده حداکثری از فضا برای ایجاد ۵ اتاق خواب کامل بدون فدا کردن کیفیت فضاهای عمومی (پذیرایی و آشپزخانه) است. به دلیل دو بَر بودن زمین (شمال و غرب)، طراح باید فضاها را طوری زون‌بندی کند که بیشترین بهره از نور طبیعی این دو جبهه گرفته شود و نیازی به پاسیو داخلی نباشد. > نیازمندی‌های طراحی طبقه همکف (دارای ۲ اتاق خواب - زیربنا حدود ۱۱۵ متر): > * پارکینگ: خطی و اتوبوسی در ضلع شمالی زمین به طول مفید حداقل ۱۱.۵ متر برای پارک ۲ ماشین بزرگ پشت سر هم. نکته بسیار مهم: درب ورود خودرو به پارکینگ باید از سمت غرب (جاده اصلی) باز شود و ماشین‌ها به صورت اتوبوسی به سمت شرق پارک کنند. > * فضای عمومی: سالن پذیرایی خوش‌نقشه و دلباز با پنجره‌های بزرگ رو به شمال یا غرب و پله دکوراتیو دوبلکس مدرن در مرکز/شرق سالن. > * آشپزخانه: طراحی آشپزخانه تمیز (جزیره‌دار) متصل به مطبخ (آشپزخانه کثیف). مطبخ ترجیحاً دسترسی مستقیم به انتهای پارکینگ (ضلع شرقی) داشته باشد. > * اتاق‌ها و سرویس: لابی ورودی پیاده از سمت غرب (دارای فیلتر دید به آشپزخانه)، توالت مهمان در لابی. ۲ اتاق خواب مستقل در جبهه جنوبی و دنج زمین به همراه یک حمام مشترک در همکف. > نیازمندی‌های طراحی طبقه اول (دارای ۳ اتاق خواب + ۱ مستر - ۱۵۰ متر کامل): > * یک نشیمن خصوصی (TV Room) دنج و کاربردی در مرکز (حدود ۱۵ متر مربع) برای حذف راهروهای پرت و چیدمان شعاعی اتاق‌ها. > * اتاق مستر رویال (والدین): در ضلع شمال غربی (تقاطع دو بَر آزاد زمین با دید عالی)، دارای کلوزت‌روم (به عنوان فیلتر صوتی بین نشیمن و اتاق عمل کند) و حمام مستر اختصاصی. > * تراس: یک تراس گاردن خطی لوکس روی سقف پارکینگ همکف (رو به کوچه ۳ متری شمال). > * ۳ اتاق خواب مجزا برای فرزندان: (دو اتاق در جبهه جنوبی و یک اتاق در جبهه شرقی). به دلیل باز بودن جبهه غرب، طراح باید نور اتاق‌های غربی و جنوبی را به خوبی تامین کند. > * یک حمام اصلی و یک اتاق شستشو (لاندری‌روم) در مرکز یا ضلع غربی (دقیقاً بالای حمام همکف جهت انطباق لوله‌کشی). > خروجی‌های مورد نیاز از فریلنسر: > ۱. نقشه‌های کامل معماری فاز ۱ (پلان‌های ۵ خوابه، نماها و برش) > ۲. دتایل ستون‌گذاری منظم و مدولار (انطباق کامل ستون‌های همکف و اول جهت بهینه‌سازی مصرف میلگرد و بتن) > ۳. جدول متره و برآورد دقیق متریال (متریال همکف و طبقه اول جدا از هم) فاز اول سفت‌کاری (حجم بتن + لیستوفر و وزن دقیق میلگردهای مورد نیاز حدود ۶ تن) > لطفاً نمونه کارهای مشابه خود در زمین‌های دو بَر و نقشه‌های بهینه دوبلکس را ارسال کنید.

اگر پیشنهاد بهتری دارید استقبال میشه با تشکر
