طراحی قاب مدار الکترونیکی
- طراحی و خلاقیت

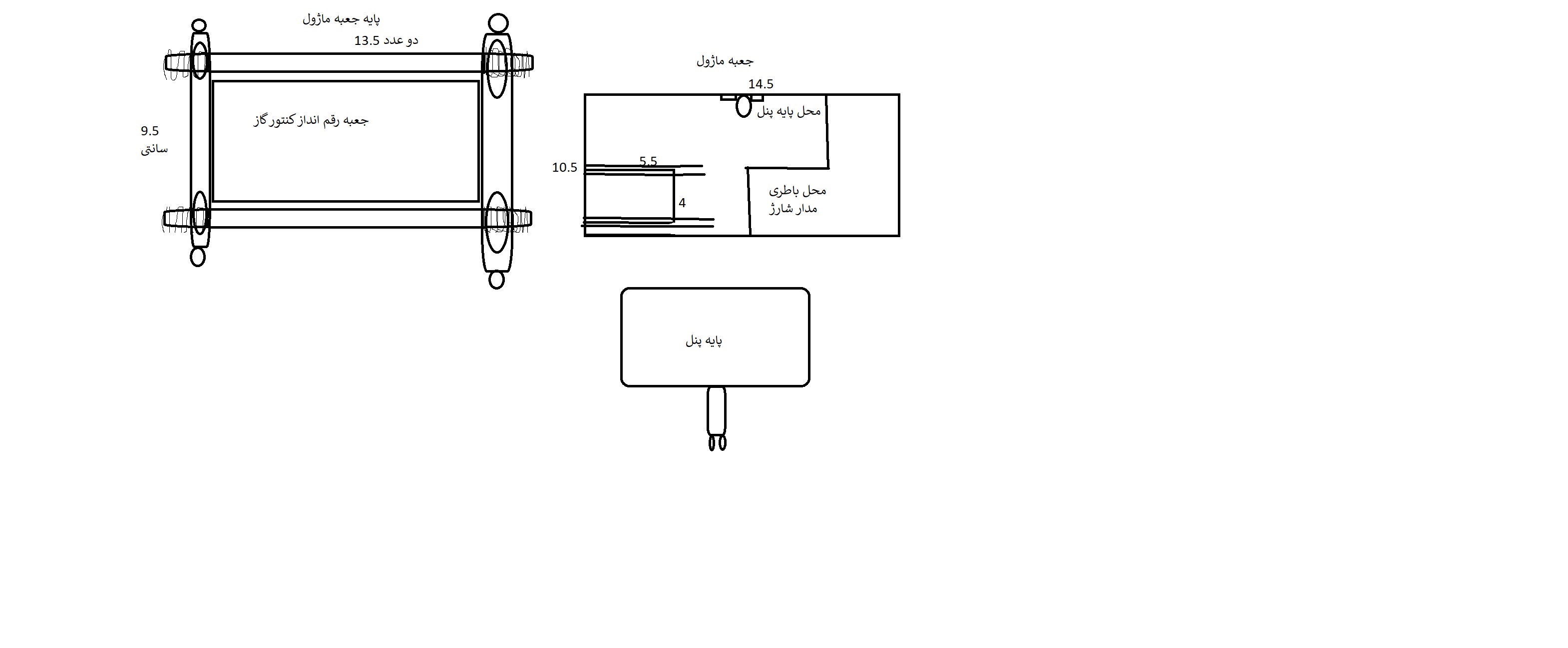

بخش ۱: پایه نصب (Flange) • پایه به شکلی طراحی شود که دور رقمانداز کنتور گاز (ابعاد 9.5×13.5 سانتیمتر) قرار گیرد. • دو ضلع 13.5 سانتی در انتها 1.5 سانتی متر رزوه داشته باشند در دو طرف • دو ضلع 9.5 سانتی در انتها 1.5 سانتی متر به شکل تو خالی باشد که دو ضلع 13.5 سانتی در آن سوراخ قرار بگیرند و بعد با مهره سفت شوند • سطح داخلی پایه دارای پدهای ضد لغزش (مثل شیار یا لاستیک) باشد تا بدون آسیب زدن به کنتور محکم شود. • در انتهای دو ضلع 9.5 سانتی متری دو سوارخ وجود داشته باشد برای پیچ کردن جعبه ماژول به پایه
⸻
بخش ۲: جعبه ماژول • جعبه مستطیلی به شکلی طراحی شود که یک سانت از هر چهار طرف پایه بزرگتر باشد و دقیقاجای سوراخ پیچها در مقابل سوراخ های پایه های 9.5 سانتی قرار گیرد جهت پیچ کردن. جعبه مستطیل شکل از یک طرف کامل به بدنه کنتور میچسبد و حاشیه آن جوری باشد که گرد و غبار وارد محفظه نشود و در قسمت بیرونی یک درب داشته باشد که با پلمپ بسته شود و فقط با چیدن پلمپ درب باز شود تا بتوان به محتویات داخل جعبه دسترسی داشت جعبه عمق 15 سانتی متر داشته باشد • شیارهایی برای USB و دکمههای ریسِت تعبیه شود که فقط در صورت باز شدن درپوش قابل دسترسی باشند. • محل قرارگیری قطعات داخلی (برد اصلی 5.5 در4 که از هر طرف 1 سانتی متر به صورت کشویی برای تنظیم دوربین قابلیت جابجایی داشته باشد، باتری ، مدار شارژ) با پایههای داخلی (standoff) مناسب طراحی شود. • فضای کافی برای مدیریت سیمها و قطعات داخلی در نظر گرفته شود.
⸻
بخش 3: نگهدارنده پنل خورشیدی • روی سطح بالای جعبه، دو شیار مستطیلی به اندازه حلقههای جانبی پایه پنل خورشیدی طراحی شود. • فاصله این دو شیار دقیقاً به اندازه قطر حلقه داخلی پایه پنل باشد. • حلقه داخلی پایه پنل خورشیدی کاملاً داخل جعبه قرار گیرد و از داخل با پیچ و مهره محکم شود. • طراحی طوری باشد که پنل خورشیدی در حالت نصب، بهصورت سایهبان روی جعبه قرار گیرد و لبه پشتی آن نزدیک به بدنه کنتور باشدو ابعاد آن 10 در 10 با قابلیت کشویی جهت کم و زیاد کردن ابعاد برای جایگذاری پنل های با سایز کوچکتر • امکان باز و بسته کردن پایه پنل خورشیدی برای تعمیر و تعویض وجود داشته باشد.
مهارتهای مورد نیاز
3D Modelling
3D Rendering
طراحی صنعتی
3D Printing
طراحی ۳ بعدی
