نقشه های فاز دو پروژه اجرایی مسکونی صبا نفت

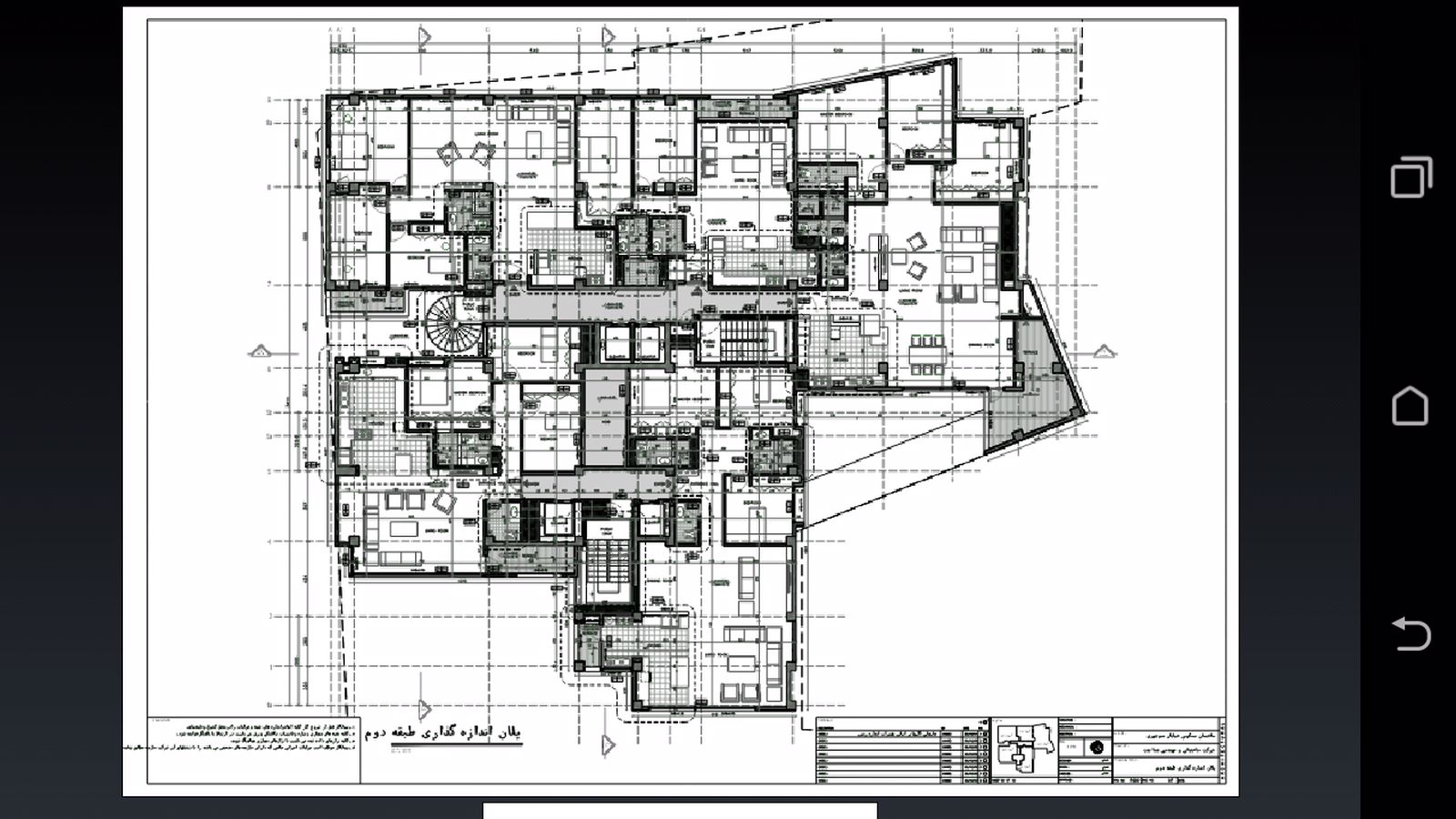

اجرای این پروژه در خیابان منوچهری اصفهان،به اتمام رسیده. در این نمونه کار و فایل پیوست، قسمتی از نقشه های فاز دو پروژه رو به اشتراک میذارم. کل دفترچه فاز دو، شامل صد و بیست صفحه aصفر شامل موارد زیر بوده که بدلیل حجم بالای فایل، هفت صفحه به عنوان نمونه پیوست خواهد شد. نقشه سازه دال بتن وال سکشن سرویسها کمد آشپزخانه پلان کف سازی سقف کاذب دیوارچینی تاسیسات برق نما برش شیب بندی پله دتایلهای اجرایی و....
مهارت های استفاده شده
کارتوگرافی و نقشه ها
مهندسی عمران
25 لایک
5بازدید
05 دی 1402
